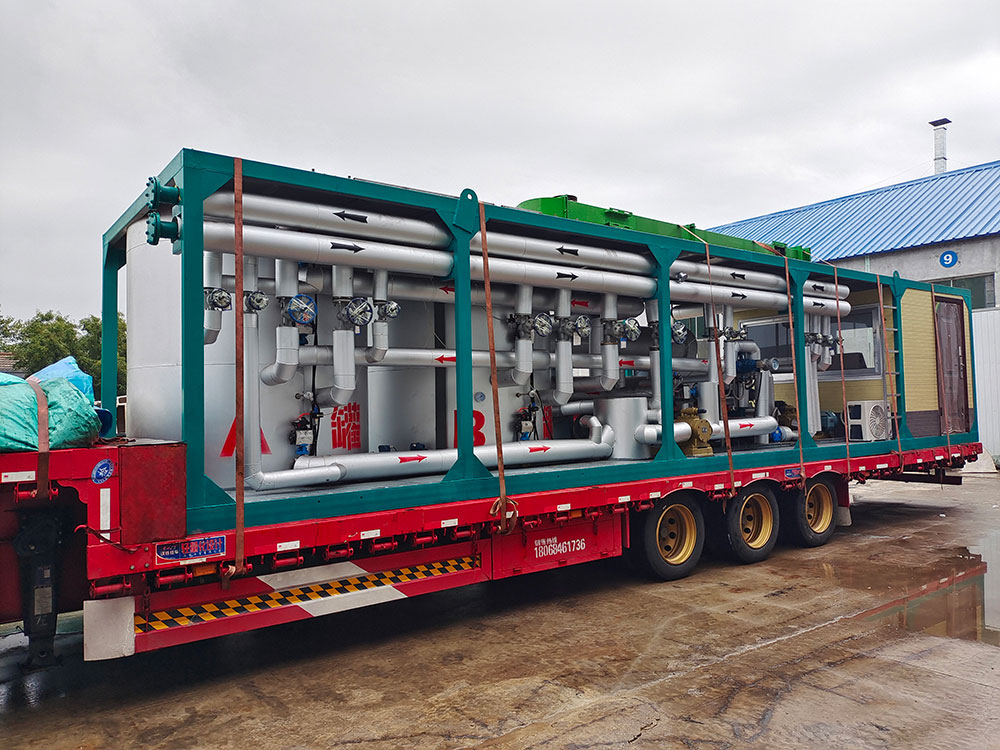

主要设备的功能
（1）改性剂提升计量设备：袋装的改性剂破包后，装入称量斗，当装料至设定质量后，倾斜螺旋输送机才能启动，将 SBS 送到配料罐顶部的水平螺旋输送机，通过水平螺旋输送机的正反转，送入A、B 配料罐；
（2）智能基质沥青流量计：将沥青生产温度下的密度和配料的质量输入计算机，沥青累计质量达到设定值时，基质沥青泵停机，通向已充满沥青配料罐的进油阀关闭，尔后，空的配料罐进油阀门打开；
（3）配料罐：配有液位传感器、温度传感器、现场温度表、立式搅拌器，具有加热保温能力；基质沥青与改性剂计量后，首先在此搅拌混合；
（4）剪切胶体磨：对在配料罐中新配的改性剂和基质沥青的混合浆料，进行一遍剪切后输送到溶胀罐；经过一段时间的溶胀后即成为成品改性沥青。因此，它是整套设备关乎改性沥青生产质量和效率的关键设备，主要对改性剂进行细化，又有一定的泵送能力。磨壳外安装了温度传感器，用于检测磨体的温度，低于140℃不能启动；磨壳内有一片动盘和一片静盘，两个盘面间隙可以调节，热态间隙 0.2～ 0.4 mm，冷态间隙 0.4 ～ 0.6 mm, 相对的盘面上布满齿槽，相对旋转的齿槽具有对沥青的粘带离心加速作用，又有对沥青的剪切、撕扯、挤压、碰撞作用，动盘以 1 750 r/min 的转速旋转，再加上喂料泵的泵送作用，两个因素复合后，沥青流速可达50 m/s 以上, 高速流动的沥青裹带着改性剂与盘碰撞，被盘剪切、黏着、张拉、断裂，使改性剂进一步细化；流动沥青形成的紊流和涡流使改性剂在沥青中进一步混合均匀。泵壳的封闭作用，也增加了混合浆料在泵中的流动路程、均化时间和剪切机会，强化了细化、均化效果。
（5）成品发育罐：罐壁下部装有连续式液位传感器和温度传感器，其顶部安装1 台推式搅拌器，内部布置有加热盘管，容量应不小于 1 ～ 2h 的发育时间内产量，并考虑必要的储备量，保证施工的需要。细度达到要求后，改性沥青就用输送泵打入此罐中, 进行发育。这是因为，虽然改性剂的细度达到要求，但由于轻质油分还没有充分渗透到改性剂内部，未完全溶胀的改性剂密度与沥青的密度间，仍有差别，从而使改性剂容易上浮絮凝，导致离析，影响改性沥青的改性效果；稳定剂、改性剂和沥青硬组分也需要一定的时间和温度，才能充分反应，形成化学键合，在沥青混合料中形成网状体系，发挥改性沥青的优良路用性能；
（6）SBS 助溶剂储存添加装置：当基质沥青与改性剂相溶性差时，可以在配料的同时添加一定量的助溶剂；
（7）控制系统：采用了欧姆龙可编程序控制器控制系统和PC 计算机管理系统，承担着温度、流量、压力、液位、质量等生产工艺状态参数的采集、处理、控制、执行功能，可以设定、修改、储存配方，实现自动化生产；
（8）沥青管道系统：管道用输送流体用无缝钢管（GB/T8163-2008）制作，用 50 mm 厚岩棉保温，阀门是导热油保温耐热电控气动蝶阀，自动阀门的开闭由控制系统控制；
（9）加热保温系统：由燃煤导热油炉供热，接触沥青的装置都要用导热油加热保温，同时，沥青和系统的温度也是生产的重要指标和条件；
（10）气动系统：空压机为压力气源，按生产工艺流程的要求，接受控制系统指令，驱动沥青气动蝶阀开启和关闭。
